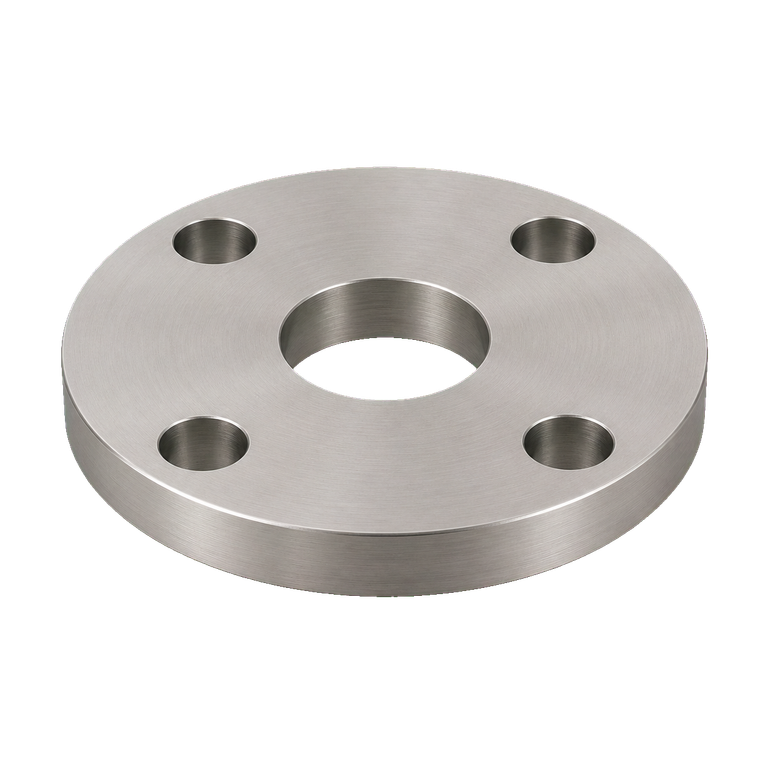

AISI 316 paslanmaz çelik düz kaynak flanşı; DN40 nominal çap ve PN16 basınç sınıfındaki boru, vana, pompa ve ekipman bağlantılarında kullanılan bağlantı elemanıdır. Doğrulanan Elephant teknik verisinde dış çap 150 mm, cıvata dairesi 110 mm, 4 × Ø18 mm cıvata deliği, 18 mm flanş kalınlığı ve 46 mm referans geçiş çapı yer alır.
Conta yüzeyi, boru dış çapı, malzeme sertifikası, cıvata sınıfı, akışkan uyumluluğu ve basınç-sıcaklık sınırları proje teknik şartnamesi ile teyit edilmelidir.
| Teknik Bilgiler | |
|---|---|
| Malzeme | SS316 / AISI 316 paslanmaz çelik |
| Nominal çap | DN40 |
| Basınç sınıfı | PN16 / 16 bar |
| Referans ürün tipi | Çelik düz kaynak flanş |
| Dış çap (D) | 150 mm |
| Cıvata dairesi (K) | 110 mm |
| Cıvata delikleri | 4 × Ø18 mm |
| Flanş kalınlığı (b) | 18 mm |
| Referans geçiş çapı (dB) | 46 mm |
| Referans c1 ölçüsü | 3 mm |
| Referans ağırlık | 1,96 kg |
| Veriler Elephant SS316 DN15–300 teknik veri sayfasındaki DN40/16 bar satırına dayanır. Nihai seçimde teknik resim, eşleşen boru dış çapı, yüzey tipi ve malzeme sertifikası teyit edilmelidir. |
