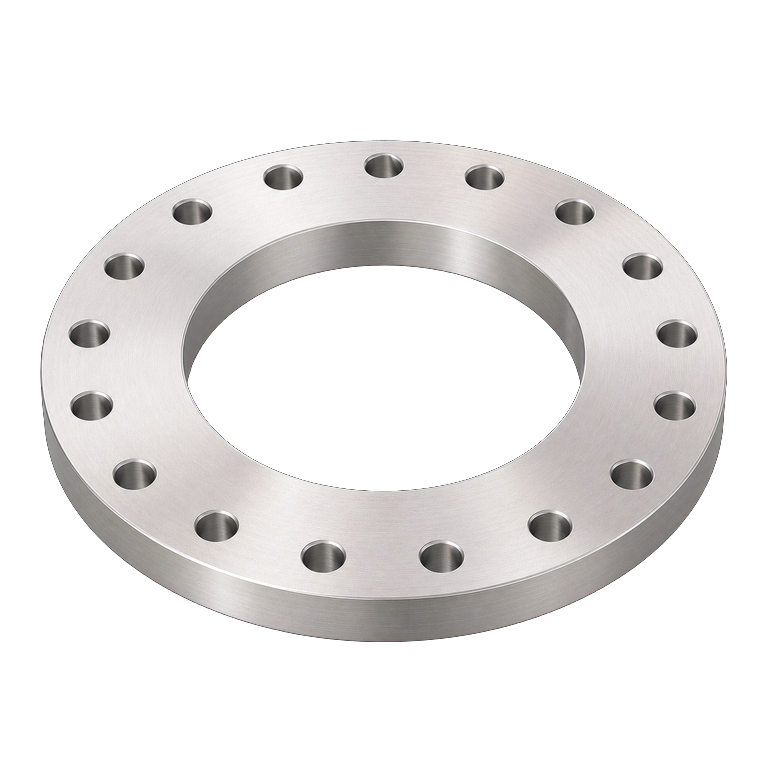

DN350 PN16 cıvatalı ve contalı boru hattı birleşimlerinde kullanılan paslanmaz çelik düz/slip-on flanştır. Referans tedarikçi teknik veri sayfasında ürün 316/L paslanmaz çelik olarak, EN 1092-1 uyumlu PN16 slip-on flanş sınıfında tanımlanmıştır.
Ürün başlığındaki AISI316 karşılığı; nihai malzeme kalitesi, flanş yüzeyi, boru uyumu, conta, cıvata, çalışma sıcaklığı ve 3.1B malzeme sertifikası sipariş öncesinde teknik resim ve proje ile teyit edilmelidir.
| Teknik Bilgiler | |
|---|---|
| Referans malzeme | 316/L paslanmaz çelik (AISI 316L) |
| Nominal çap | DN350 |
| Nominal basınç | PN16 |
| Referans standart | EN 1092-1 (tedarikçi beyanı) |
| Referans ürün kodu | F16314.0 |
| A referans ölçüsü | 438 mm |
| Cıvata dairesi (B) | 470 mm |
| Dış çap (C) | 520 mm |
| Merkez açıklığı (D) | 359 mm |
| Flanş kalınlığı (E) | 35 mm |
| Yükselti/face (F) | 4 mm |
| Cıvata deliği (G) | Ø26 mm |
| Referans cıvata seti | 16 x M24 |
| Referans ağırlık | 27 kg |
| Ölçüler, 316/L PN16 slip-on flanş için doğrudan tedarikçi teknik veri sayfasındaki DN350 satırından alınmıştır. Cıvata seti değeri karşı flanş ve conta ile iki flanşın bağlanmasına ilişkin referanstır; nihai seçim proje ile doğrulanmalıdır. |
Akışkan, sıcaklık, basınç, conta ve cıvata uyumluluğu uygulama projesi ile belirlenmelidir.
