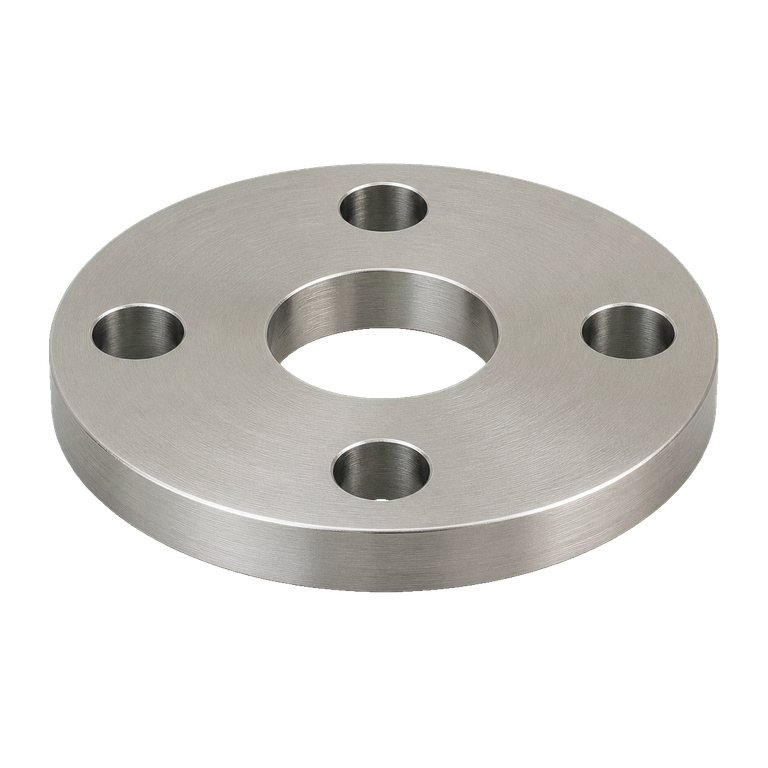

AISI 316 paslanmaz çelik düz flanş; DN32 nominal çap ve PN16 basınç sınıfındaki boru, vana, pompa ve ekipman bağlantılarında kullanılan kaynaklı bağlantı elemanıdır. EN 1092-1 Type 01/01B PN16 referans geometrisinde dış çap 140 mm, cıvata dairesi 100 mm, 4 × Ø18 mm cıvata deliği ve 18 mm flanş kalınlığı bulunur.
Conta yüzeyi, boru dış çapı, malzeme sertifikası, cıvata sınıfı, akışkan uyumluluğu ve basınç-sıcaklık sınırları proje teknik şartnamesi ile teyit edilmelidir.
| Teknik Bilgiler | |
|---|---|
| Malzeme | AISI 316 paslanmaz çelik |
| Nominal çap | DN32 |
| Basınç sınıfı | PN16 |
| Referans standart | EN 1092-1 Type 01 / 01B |
| Dış çap (D) | 140 mm |
| Cıvata dairesi (K) | 100 mm |
| Cıvata delikleri | 4 × Ø18 mm |
| Flanş kalınlığı (b) | 18 mm |
| Verilen ölçüler DN32 PN16 Type 01/01B referans geometrisidir. Nihai seçimde teknik resim, boru dış çapı, yüzey tipi ve malzeme sertifikası teyit edilmelidir. |
