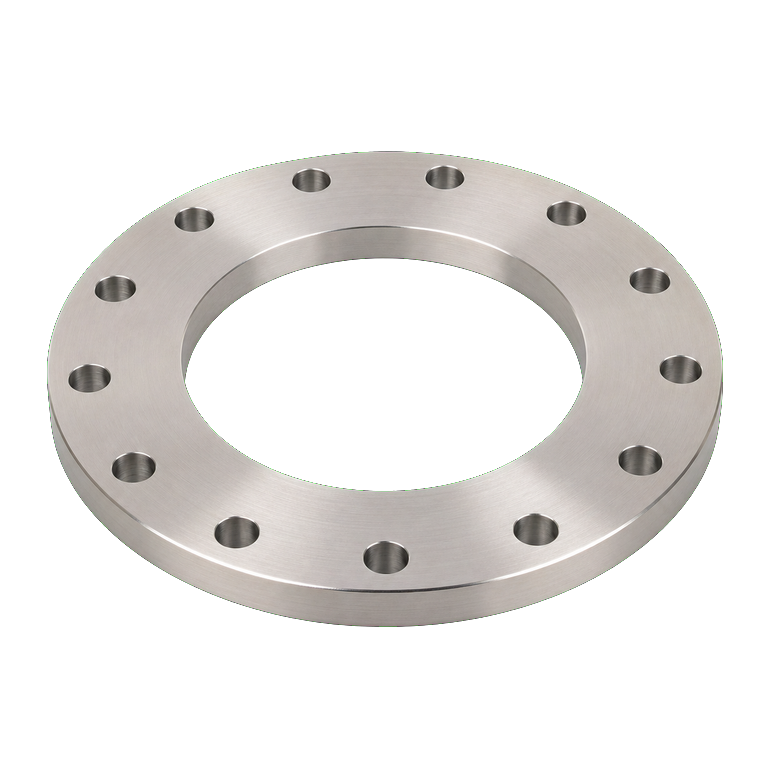

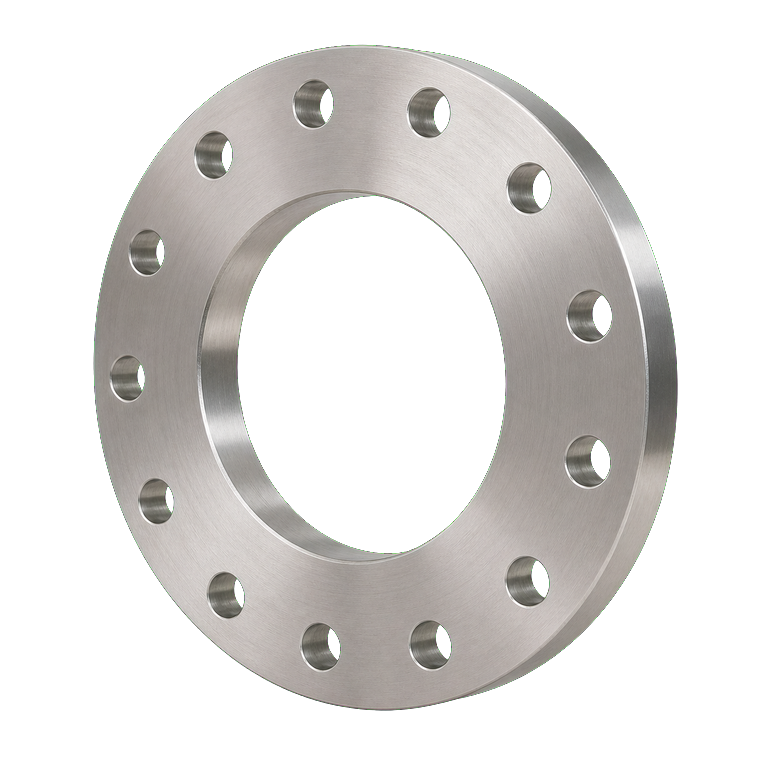

AISI 316 paslanmaz çelik düz flanş; DN300 nominal çap ve PN16 / 16 bar nominal basınç sınıfındaki boru tesisatlarında kaynak bağlantısı için kullanılan bağlantı elemanıdır. Boru, vana, pompa ve proses ekipmanlarının karşı flanş, conta ve cıvata ile sökülebilir bağlantısında kullanılır.
Boyutlar Elephant SS316 DN15-300 16 bar teknik veri sayfasının DN300 satırından alınmıştır. Nihai yüzey tipi, karşı flanş uyumu, conta, cıvata, çalışma ortamı ve malzeme sertifikası sipariş öncesinde teknik resim ve proje ile doğrulanmalıdır.
| Teknik Bilgiler | |
|---|---|
| Malzeme | AISI 316 paslanmaz çelik |
| Nominal çap | DN300 |
| Nominal basınç | PN16 / 16 bar |
| Boru iç çapı (dB) | 325 mm |
| Dış çap (D) | 460 mm |
| Cıvata dairesi çapı (D1 / K) | 410 mm |
| Cıvata delikleri | 12 x Ø26 mm |
| Flanş kalınlığı (b) | 32 mm |
| c1 referans ölçüsü | 6 mm |
| h referans ölçüsü | 4 mm |
| Referans ağırlığı | 17,8 kg |
| Bağlantı türü | Kaynak için |
| Ürün sayfasında belirtilen azami izin verilen sıcaklık | 600 °C |
| Ölçüler Elephant SS316 DN15-300 16 bar referans tablosundandır. Sipariş öncesinde teknik resim, yüzey tipi ve malzeme sertifikası teyit edilmelidir. |
Akışkan uyumluluğu, sıcaklık, basınç, conta ve cıvata seçimi uygulama projesine göre belirlenmelidir.
