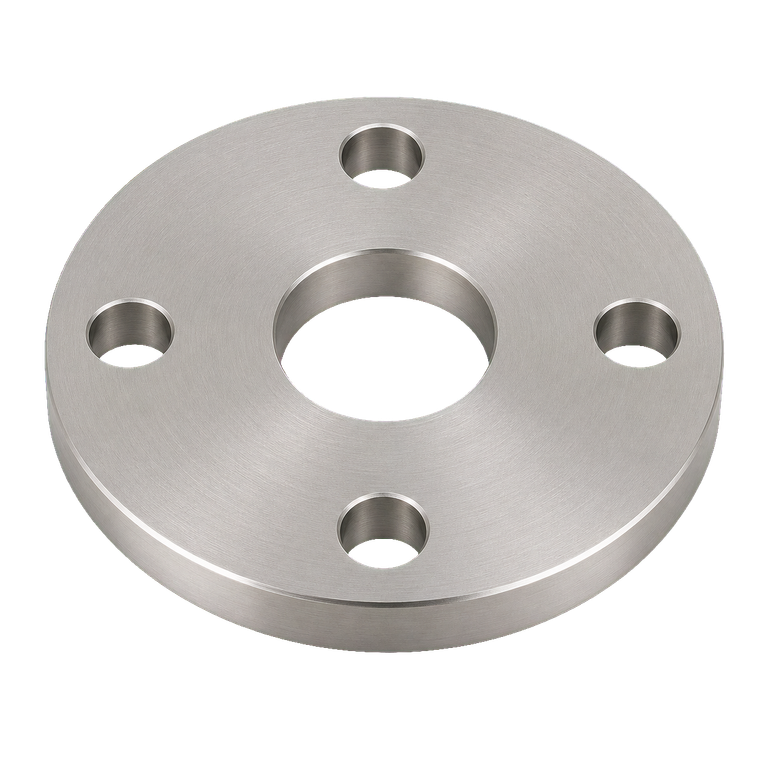

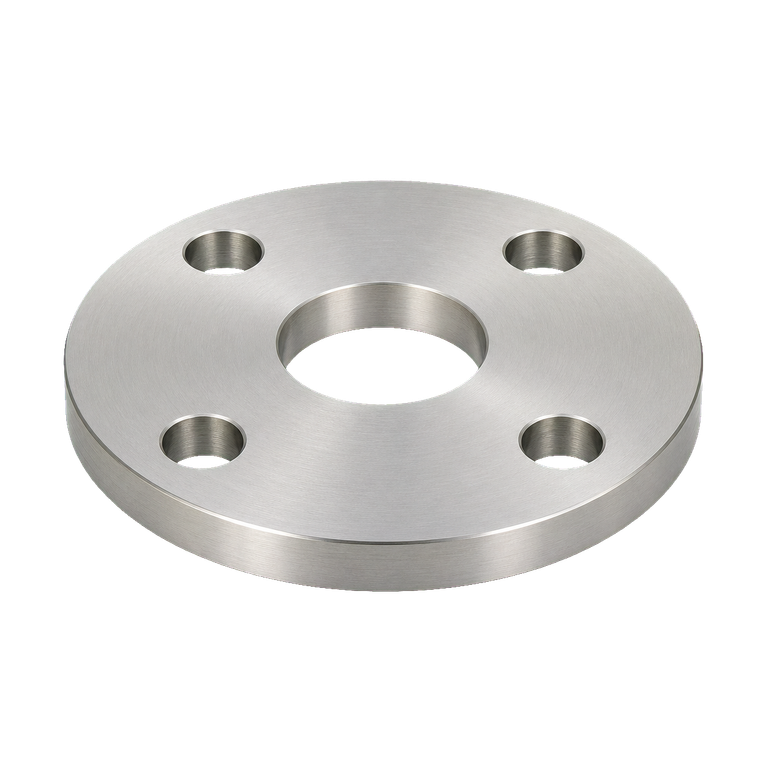

AISI 316 paslanmaz çelik düz flanş; DN25 nominal çap ve PN16 basınç sınıfındaki boru, vana, pompa ve ekipman bağlantılarında kullanılan kaynaklı bağlantı elemanıdır. EN 1092-1 Type 01/01B PN16 referans geometrisinde dış çap 115 mm, cıvata dairesi 85 mm, 4 × Ø14 mm cıvata deliği ve 16 mm flanş kalınlığı bulunur.
Conta yüzeyi, boru dış çapı, malzeme sertifikası, cıvata sınıfı, akışkan uyumluluğu ve basınç-sıcaklık sınırları proje teknik şartnamesi ile teyit edilmelidir.
| Teknik Bilgiler | |
|---|---|
| Malzeme | AISI 316 paslanmaz çelik |
| Nominal çap | DN25 |
| Basınç sınıfı | PN16 |
| Referans standart | EN 1092-1 Type 01 / 01B |
| Dış çap (D) | 115 mm |
| Cıvata dairesi (K) | 85 mm |
| Cıvata delikleri | 4 × Ø14 mm |
| Flanş kalınlığı (b) | 16 mm |
| Geçiş çapı (dB) | 33 mm |
| c1 | 3 mm |
| Yükselti/omuz (h) | 2 mm |
| Referans ağırlık | 1,17 kg |
| Bağlantı türü | Kaynak bağlantısı |
| Ölçüler resmi Elephant teknik veri sayfasındaki SS316 DN15-300 / 16 bar tablosundan alınmıştır. Sipariş öncesi teknik resim, yüzey tipi ve malzeme sertifikası teyit edilmelidir. |
