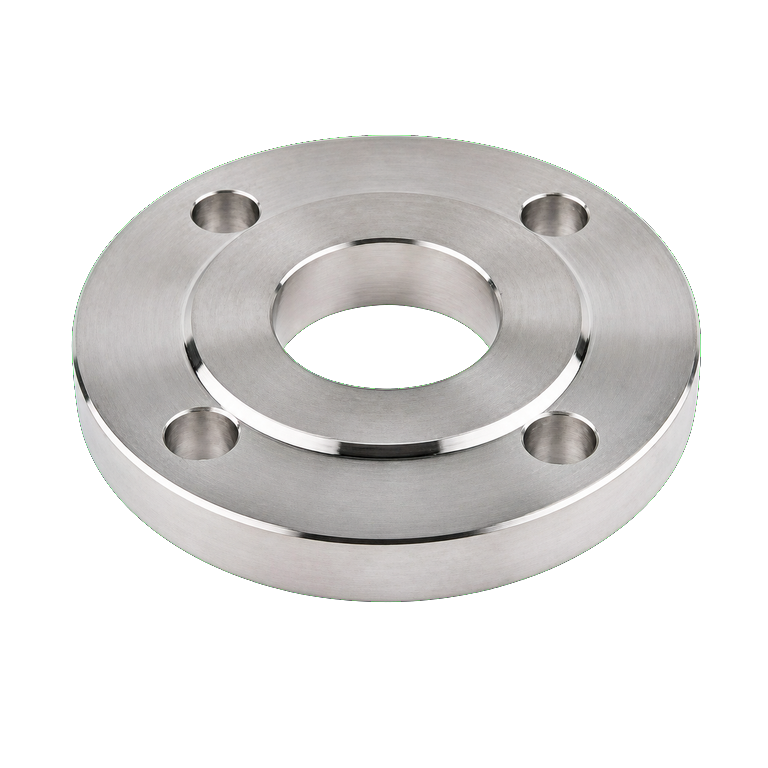

AISI316 Paslanmaz Çelik Düz Flanş DN20 PN16, paslanmaz boru, vana ve ekipmanların sökülebilir bağlantılarında kullanılan kaynaklı bağlantı elemanıdır. Doğrudan satıcı tablosundaki DN20 varyantı PN16 (16 bar) için EN 1092-1 Type 01/01A geometrisinde; 105 mm dış çap, 75 mm cıvata dairesi, 26 mm dB geçiş çapı, 4 adet Ø14 mm delik, 16 mm kalınlık, c1=2 mm, h=2 mm ve yaklaşık 0,86 kg ağırlıkla belirtilir. Nihai malzeme sertifikası, yüz tipi ve teknik uygunluk sipariş öncesinde tedarikçi çizimi ile doğrulanmalıdır.
| Ürün tipi | AISI316 Paslanmaz Çelik Düz Flanş |
|---|---|
| Nominal çap | DN20 |
| Nominal basınç sınıfı | PN16 (16 bar) |
| Geometri referansı | EN 1092-1 Type 01 / 01A |
| Dış çap (D) | 105 mm |
| Cıvata dairesi çapı (D1 / K) | 75 mm |
| Geçiş çapı (dB) | 26 mm |
| Cıvata delikleri | 4 adet x Ø14 mm |
| Flanş kalınlığı (b) | 16 mm |
| c1 | 2 mm (doğrudan satıcı tablosu) |
| h | 2 mm (doğrudan satıcı tablosu) |
| Yaklaşık ağırlık | 0,86 kg |
| Bağlantı şekli | Kaynak bağlantısı; karşı flanşa cıvata ve conta ile sökülebilir bağlantı |
| Malzeme | AISI 316 (ürün adında belirtilen); nihai EN karşılığı ve 3.1 sertifikası siparişle teyit edilmelidir |
| Yüz tipi | Seçilen teknik resim ve karşı flanşla uyumlu olarak doğrulanmalıdır |
| Montaj | Conta tipi, cıvata kalitesi, tork ve sıkma sırası tesisat projesine göre belirlenmelidir |
DN20 PN16 boru hatlarında vana, pompa, filtre ve proses ekipmanı bağlantılarında; su, HVAC, uygun gıda ve proses tesisatlarında kullanılır. Akışkan kimyası, sıcaklık, basınç ve AISI 316 malzeme uyumluluğu nihai uygulama öncesinde proje sorumlusu tarafından değerlendirilmelidir.
