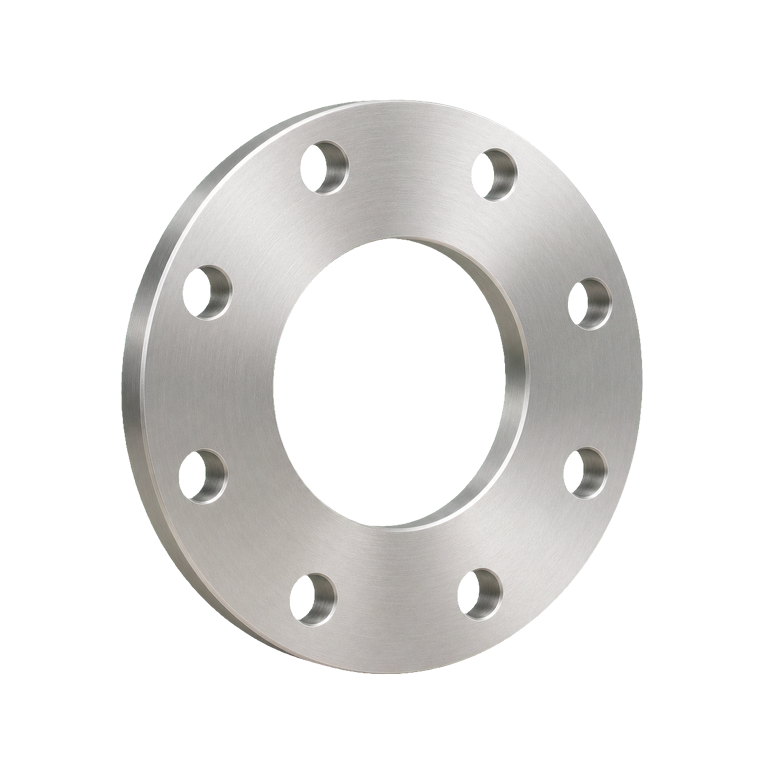

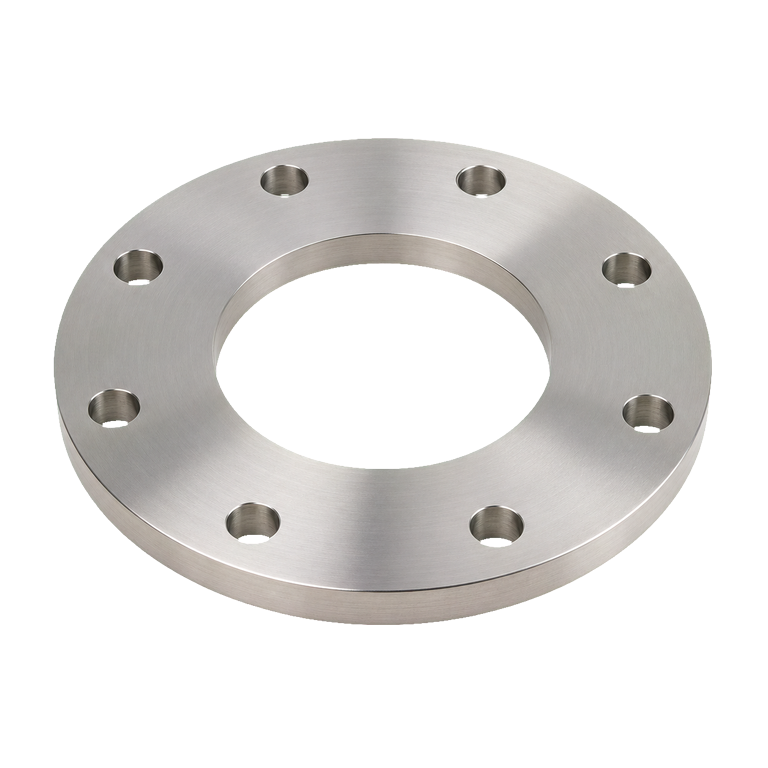

AISI 316 paslanmaz çelik düz flanş; DN150 nominal çap ve PN16 basınç sınıfındaki boru, vana, pompa ve ekipman bağlantılarında kullanılan kaynaklı bağlantı elemanıdır. EN 1092-1 Type 01/01A referans geometrisinde dış çap 285 mm, cıvata dairesi 240 mm, 8 × Ø22 mm cıvata deliği ve 24 mm flanş kalınlığı bulunur.
Malzeme sınıfı, yüzey tipi, kaynak uygulaması, conta, cıvata sınıfı, akışkan uyumluluğu ve basınç-sıcaklık sınırları sipariş ve montaj öncesinde proje teknik şartnamesi ile doğrulanmalıdır.
| Teknik Bilgiler | |
|---|---|
| Malzeme | AISI 316 paslanmaz çelik |
| Nominal çap | DN150 |
| Basınç sınıfı | PN16 |
| Referans standart | EN 1092-1 Type 01 / 01A |
| Dış çap (D) | 285 mm |
| Cıvata dairesi (K) | 240 mm |
| Cıvata delikleri | 8 × Ø22 mm |
| Flanş kalınlığı (b) | 24 mm |
| Verilen ölçüler DN150 PN16 Type 01/01A referans geometrisidir. Nihai seçimde teknik resim, eşleşen boru dış çapı, yüzey tipi ve malzeme sertifikası teyit edilmelidir. |
