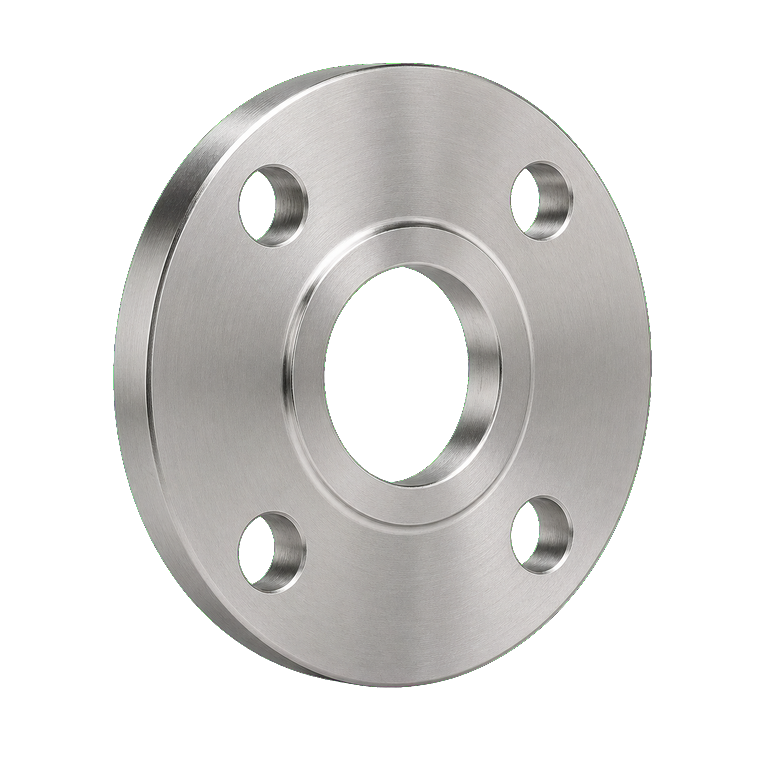

AISI316 Paslanmaz Çelik Düz Flanş DN15 PN16, paslanmaz boru, vana ve ekipmanların sökülebilir bağlantılarında kullanılan kaynaklı bağlantı elemanıdır. DN15 anma çapı ve PN16 basınç sınıfı için EN 1092-1 Type 01/01A geometrisinde; 95 mm dış çap, 65 mm cıvata dairesi, 4 adet Ø14 mm delik ve 14 mm kalınlıkla eşleştirilir. Nihai malzeme sertifikası, yüz tipi ve teknik uygunluk sipariş öncesinde tedarikçi çizimi ile doğrulanmalıdır.
| Ürün tipi | AISI316 Paslanmaz Çelik Düz Flanş |
|---|---|
| Nominal çap | DN15 |
| Nominal basınç sınıfı | PN16 |
| Geometri referansı | EN 1092-1 Type 01 / 01A |
| Dış çap (D) | 95 mm |
| Cıvata dairesi çapı (K) | 65 mm |
| Cıvata delikleri | 4 adet x Ø14 mm |
| Flanş kalınlığı (b) | 14 mm |
| Bağlantı şekli | Boruya bindirmeli kaynak; karşı flanşa cıvata ve conta ile sökülebilir bağlantı |
| Malzeme | AISI 316 (ürün adında belirtilen); nihai EN karşılığı ve 3.1 sertifikası siparişle teyit edilmelidir |
| Yüz tipi | Seçilen teknik resim ve karşı flanşla uyumlu olarak doğrulanmalıdır |
| Montaj | Conta tipi, cıvata kalitesi, tork ve sıkma sırası tesisat projesine göre belirlenmelidir |
DN15 PN16 boru hatlarında vana, pompa, filtre ve proses ekipmanı bağlantılarında; su, HVAC, uygun gıda ve proses tesisatlarında kullanılır. Akışkan kimyası, sıcaklık, basınç ve AISI 316 malzeme uyumluluğu nihai uygulama öncesinde proje sorumlusu tarafından değerlendirilmelidir.
