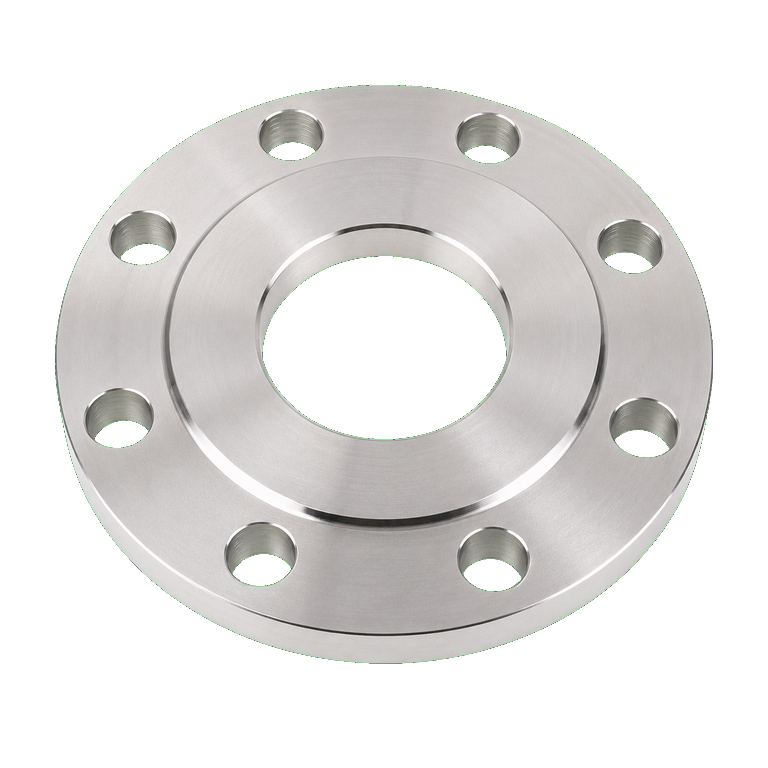

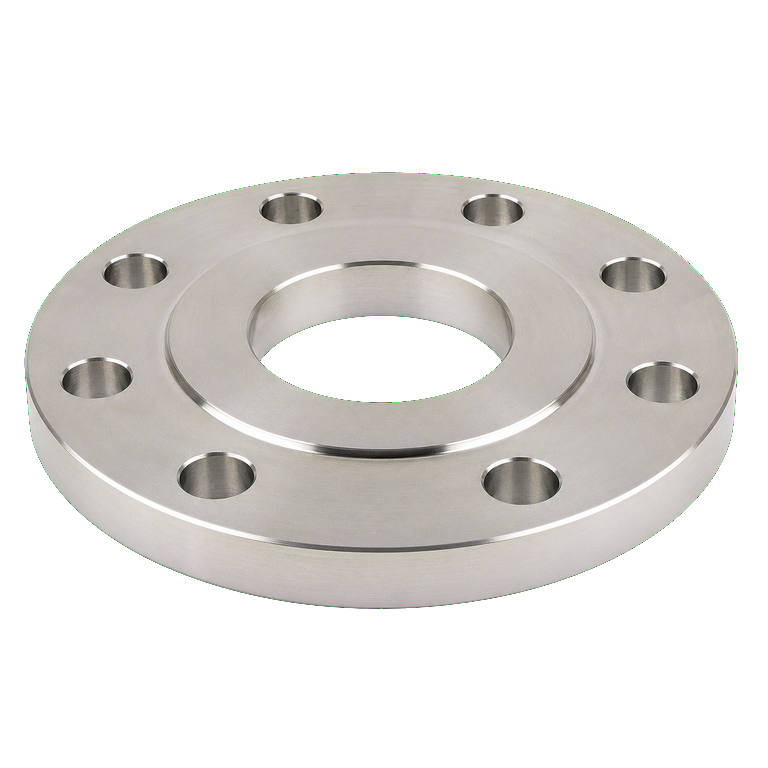

AISI 316 paslanmaz çelik düz flanş; DN100 nominal çap ve 16 bar (PN16) nominal basınç sınıfındaki tesisat bağlantılarında, cıvatalı ve contalı sökülebilir birleşim oluşturmak üzere kullanılan kaynak bağlantılı flanştır.
Referans tedarikçi ürün verisinde bağlantı türü kaynak için olarak tanımlanmıştır. Nihai flanş yüzeyi, karşı flanş uyumu, conta, cıvata, çalışma sıcaklığı ve malzeme sertifikası sipariş öncesinde teknik resim ve proje ile doğrulanmalıdır.
| Teknik Bilgiler | |
|---|---|
| Malzeme | AISI 316 paslanmaz çelik |
| Nominal çap | DN100 |
| Nominal basınç | PN16 / 16 bar |
| Boru iç çapı (dB) | 110 mm |
| Dış çap (D) | 220 mm |
| Cıvata dairesi (D1) | 180 mm |
| Cıvata delikleri | 8 x Ø18 mm |
| Flanş kalınlığı (b) | 22 mm |
| Yükselti/omuz (h) | 3 mm |
| Bağlantı türü | Kaynak için (referans tedarikçi ürün verisi) |
| Ölçüler referans tedarikçi ürününün DN100 / 16 bar tablosundan alınmıştır. Sipariş öncesi teknik resim, yüzey tipi ve malzeme sertifikası teyit edilmelidir. |
Akışkan uyumluluğu, sıcaklık, conta ve cıvata seçimi uygulama projesi ile belirlenmelidir.
