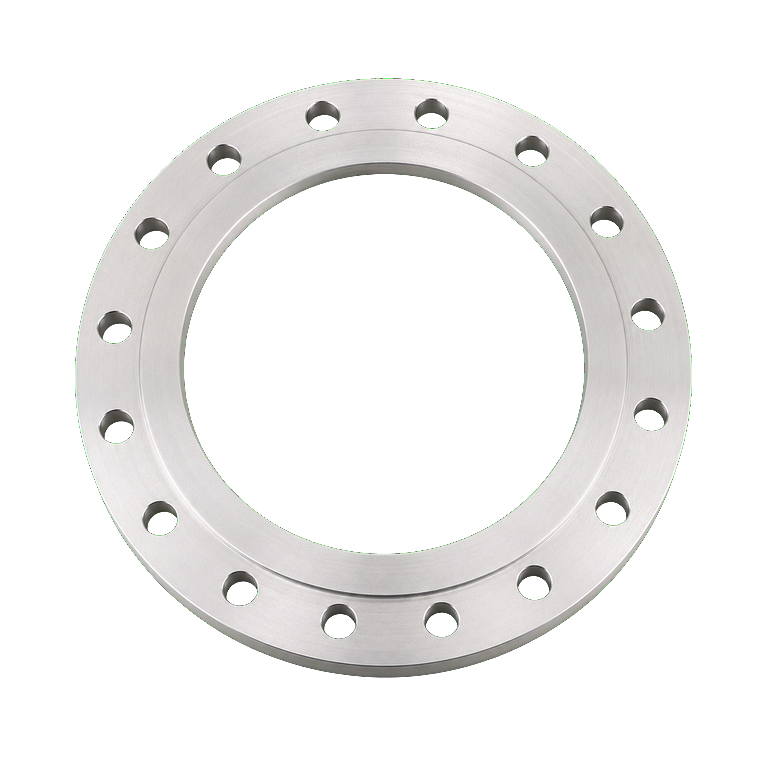

AISI304 Paslanmaz Çelik Düz Flanş DN400 PN16, büyük çaplı paslanmaz boru, vana ve ekipmanların sökülebilir bağlantılarında kullanılan kaynaklı bağlantı elemanıdır. DN400 anma çapı ve PN16 basınç sınıfı için EN 1092-1 Type 01/01A geometrisinde; 580 mm dış çap, 525 mm cıvata dairesi, 16 adet Ø30 mm delik ve 38 mm kalınlıkla eşleştirilir. Nihai malzeme sertifikası, yüz tipi ve teknik uygunluk sipariş öncesinde tedarikçi çizimi ile doğrulanmalıdır.
| Ürün tipi | AISI304 Paslanmaz Çelik Düz Flanş |
|---|---|
| Nominal çap | DN400 |
| Nominal basınç sınıfı | PN16 |
| Geometri referansı | EN 1092-1 Type 01 / 01A |
| Dış çap (D) | 580 mm |
| Cıvata dairesi çapı (K) | 525 mm |
| Cıvata delikleri | 16 adet x Ø30 mm |
| Flanş kalınlığı (b) | 38 mm |
| Bağlantı şekli | Boruya bindirmeli kaynak; karşı flanşa cıvata ve conta ile sökülebilir bağlantı |
| Malzeme | AISI 304 (ürün adında belirtilen); nihai EN karşılığı ve 3.1 sertifikası siparişle teyit edilmelidir |
| Yüz tipi | Seçilen teknik resim ve karşı flanşla uyumlu olarak doğrulanmalıdır |
| Montaj | Conta tipi, cıvata kalitesi, tork ve sıkma sırası tesisat projesine göre belirlenmelidir |
Ürün datasheeti, marka katalogları ve ek teknik dosyalar burada toplanır.
DN400 PN16 ana hatlarında vana, pompa, filtre ve proses ekipmanı bağlantılarında; su dağıtımı, HVAC, uygun gıda ve proses tesisatlarında kullanılır. Akışkan kimyası, sıcaklık, basınç ve AISI 304 malzeme uyumluluğu nihai uygulama öncesinde proje sorumlusu tarafından değerlendirilmelidir.
