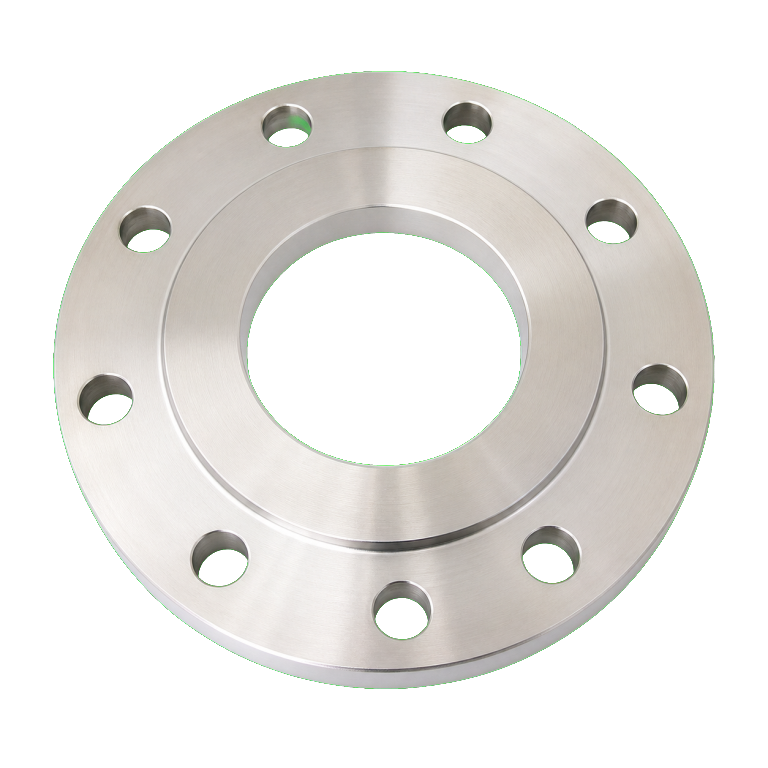

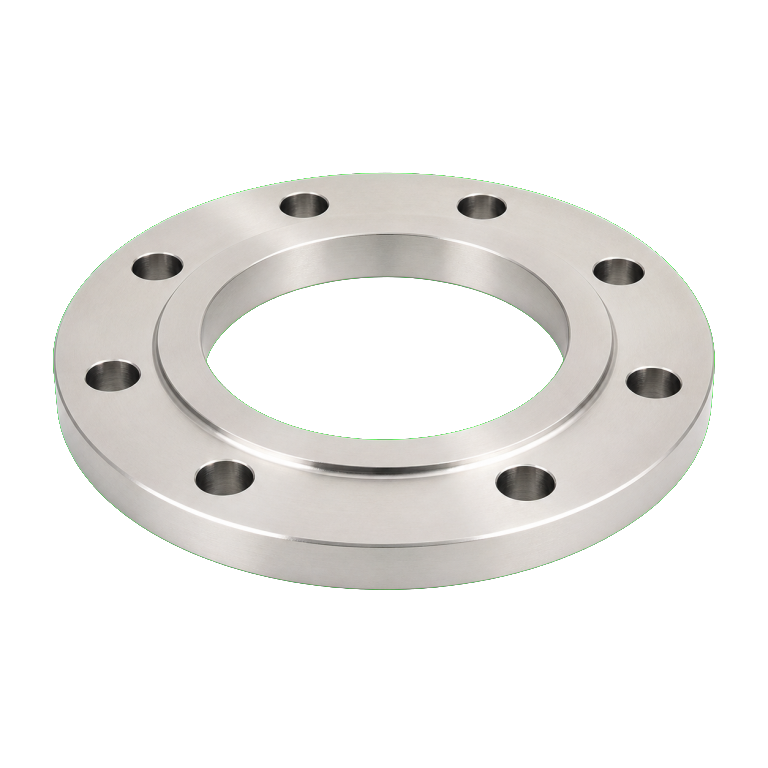

AISI304 Paslanmaz Çelik Düz Flanş DN125 PN16, paslanmaz boru, vana ve ekipmanların sökülebilir bağlantılarında kullanılan kaynaklı bağlantı elemanıdır. DN125 anma çapı ve PN16 basınç sınıfı için EN 1092-1 Type 01/01A geometrisinde; 250 mm dış çap, 210 mm cıvata dairesi, 8 adet Ø18 mm delik ve 22 mm kalınlık eşleştirilir. Nihai malzeme sertifikası, yüz tipi ve teknik uygunluk sipariş öncesinde tedarikçi çizimi ile doğrulanmalıdır.
| Ürün tipi | AISI304 Paslanmaz Çelik Düz Flanş |
|---|---|
| Nominal çap | DN125 |
| Nominal basınç sınıfı | PN16 |
| Geometri referansı | EN 1092-1 Type 01 / 01A |
| Dış çap (D) | 250 mm |
| Cıvata dairesi çapı (K) | 210 mm |
| Cıvata delikleri | 8 adet x Ø18 mm |
| Flanş kalınlığı (b) | 22 mm |
| Bağlantı şekli | Boruya bindirmeli kaynak; karşı flanşa cıvata ve conta ile sökülebilir bağlantı |
| Malzeme | AISI 304 (ürün adında belirtilen); nihai EN karşılığı ve 3.1 sertifika siparişle teyit edilmelidir |
| Yüz tipi | Seçilen teknik resim ve karşı flanşa uyumlu olarak doğrulanmalıdır |
| Montaj | Conta tipi, cıvata kalitesi, tork ve sıkma sırası tesisat projesine göre belirlenmelidir |
Ürün datasheeti, marka katalogları ve ek teknik dosyalar burada toplanır.
DN125 PN16 boru hatlarında vana, pompa, filtre ve proses ekipmanı bağlantılarında; su, HVAC, uygun gıda ve proses tesisatlarında kullanılır. Akışkan kimyası, sıcaklık, basınç ve AISI 304 malzeme uyumluluğu nihai uygulama öncesinde proje sorumlusu tarafından değerlendirilmelidir.
