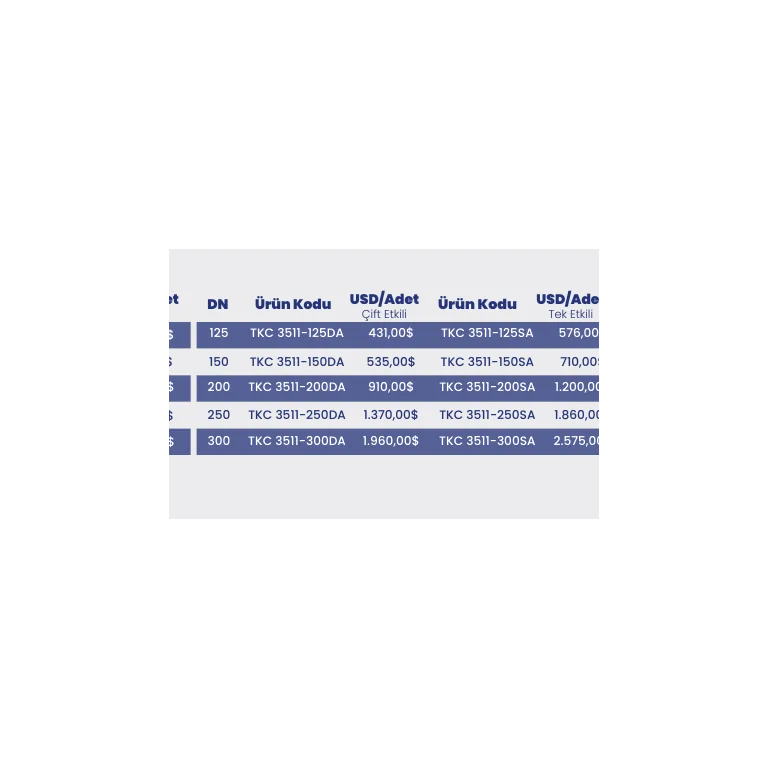

TKC3511-200DA, DN200 nominal çaplı EPDM contalı ve AISI 304 paslanmaz klapeli LUG tip kelebek vananın çift etkili pnömatik aktüatörlü konfigürasyonudur. TKC’nin güncel kataloğunda bu konfigürasyon TKC 3511-200DA olarak listelenir.
LUG gövde, flanş bağlantılı hatlarda kompakt kapama için kullanılır. Akışkan uyumu, hat basıncı ve aktüatör kumanda gereksinimleri siparişten önce proje koşullarına göre doğrulanmalıdır.
| Resmî ürün kodu | TKC 3511-200DA |
|---|---|
| Vana tipi | LUG tip kelebek vana, çift etkili pnömatik aktüatörlü |
| Nominal çap | DN200 |
| Gövde | GGG40.3 |
| Klape | AISI 304 paslanmaz çelik |
| Conta | EPDM |
| Azami çalışma sıcaklığı | 120 °C |
| Azami çalışma basıncı | 16 bar |
| Flanş bağlantısı | PN16 |
| DN200 teknik çizim satırı | A 237 mm, B 173 mm, H 30 mm, P 17 mm, C 60,6 mm, ISO 5211 F10, L0 355 mm, T 269 mm, L 207 mm, PN16 12×M20 |
Kullanım alanları: Isıtma, havalandırma ve iklimlendirme sistemleri; su arıtma ve dağıtım sistemleri; maden sanayii; gemi inşa ve sondaj tesisleri; şeker, yangın söndürme ve kimya tesisleri.
Uygulama notu: EPDM conta, proses akışkanıyla uyumlu seçilmelidir. Montaj öncesinde DN200 PN16 bağlantı, hat basıncı ve çift etkili aktüatörün kumanda havası proje şartlarına göre teyit edilmelidir.
