LOWARA L8W450T405/C HT, Xylem SPARK’ta 507193050 — L8W450T405/C HT 380–415 50 olarak tanımlanan 8 inç, su dolgulu ve yeniden sarılabilir derinkuyu motorudur. Bu kayıt komple pompa değildir; debi ve basma yüksekliği motorun değil, bağlanacak pompa hidrolik kısmının değerleridir.
Kod okuması: L8W 8 inç motor serisini, 450 45 kW gücü, T üç fazı, 40 380–415 V gerilim aralığını ve 5 ise 50 Hz’i gösterir. /C üreticinin atadığı varyant harfidir; HT yüksek sıcaklık sürümünü belirtir. SPARK’taki exact ürün numarası 507193050’dir.

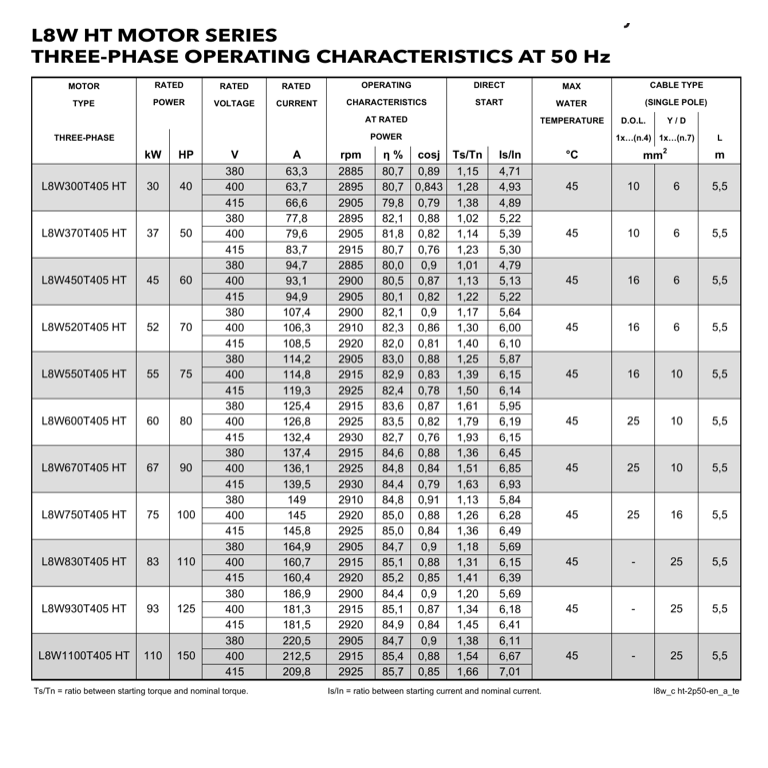

50 Hz elektrik verisi: 45 kW / 60 HP motorda 400 V için 93,1 A, 2900 d/dak, %80,5 verim ve 0,87 güç faktörü verilir. Aynı kaynak 380 V’da 94,7 A / 2885 d/dak, 415 V’da 94,9 A / 2905 d/dak referanslarını yayınlar.
HT çalışma sınırı: Eski kayıttaki 60 °C değeri resmî veriye uymadığı için kaldırıldı. HT sürümünde azami su sıcaklığı 45 °C’dir ve bu sınır motor ceketi çevresinde en az 0,5 m/s su akışı sağlayan kurulum için geçerlidir. Pompa eşleşmesi, kablo kesiti, yol verme yöntemi, kuyu koşulları ve motor soğutması siparişten önce teknik olarak doğrulanmalıdır.
| Doğrulanmış teknik bilgiler | |
|---|---|
| Resmî Xylem SPARK ürün numarası | 507193050 |
| Exact SPARK tanımı | L8W450T405/C HT, 380–415 V, 50 Hz |
| Ürün türü | 8 inç su dolgulu, yeniden sarılabilir derinkuyu pompa motoru |
| Faz / frekans | üç faz, 50 Hz |
| Gerilim serisi | 380–415 V ± %6 |
| Anma gücü | 45 kW / 60 HP |
| 400 V referansı | 93,1 A; 2900 d/dak; η %80,5; cos φ 0,87 |
| 380 V referansı | 94,7 A; 2885 d/dak; η %80,0; cos φ 0,90 |
| 415 V referansı | 94,9 A; 2905 d/dak; η %80,1; cos φ 0,82 |
| HT sürümü azami su sıcaklığı | 45 °C; motor ceketi çevresinde en az 0,5 m/s su akışı şartıyla |
| Yalıtım sınıfı | HT için 85 |
| Koruma sınıfı | IP68 |
| Azami dalma derinliği | 350 m |
| Düzenli aralıklarda azami kalkış sayısı | saatte 10 |
| 30–93 kW L8W aralığı için eksenel itme kapasitesi | 50 000 N |

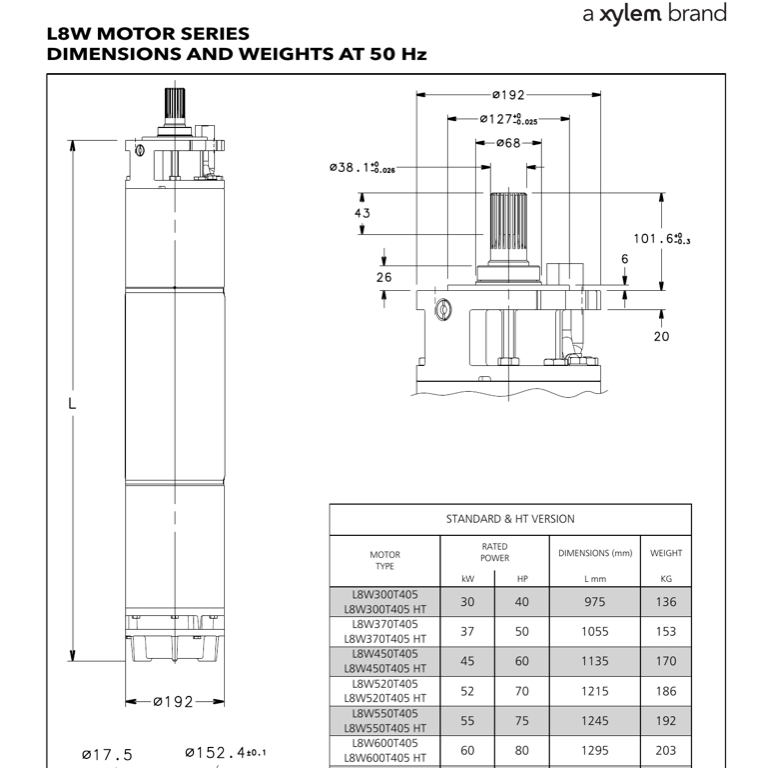

| Teknik ölçü | L 1135 mm; dış çap Ø192 mm; ağırlık 170 kg |
| Yapı | yeniden sarılabilir stator, mekanik salmastra ve Kingsbury tip itme yatağı |
| Kapsam notu | debi, basma yüksekliği, hidrolik gövde ve kesin pompa uyumluluğu bu motor kaydına ait değildir |
| Elektrik ve sipariş notu | |
| Exact P/N servis listesi farklı salmastra/flanş kit seçenekleri içerir; nihai teslimat malzemesi teklif ve motor etiketiyle teyit edilmelidir | |
| Yol verme ve kablo kesiti, kablo boyu ile saha gerilim düşümüne göre yetkili teknik hesapla seçilmelidir |
Kullanım alanları: Bu motor, uygun 8 inç derinkuyu pompa hidrolik sistemlerini; derin kuyu su temini, basınçlandırma, rezervuar beslemesi ve benzeri dalgıç pompa uygulamalarında tahrik etmek için kullanılır. NEMA mil/kaplin standardı tek başına belirli bir pompa ile kesin uyumluluk kanıtı değildir; pompa kodu, kuyu çapı, çalışma noktası, su sıcaklığı, soğutma hızı ve elektrik altyapısı birlikte teyit edilmelidir.

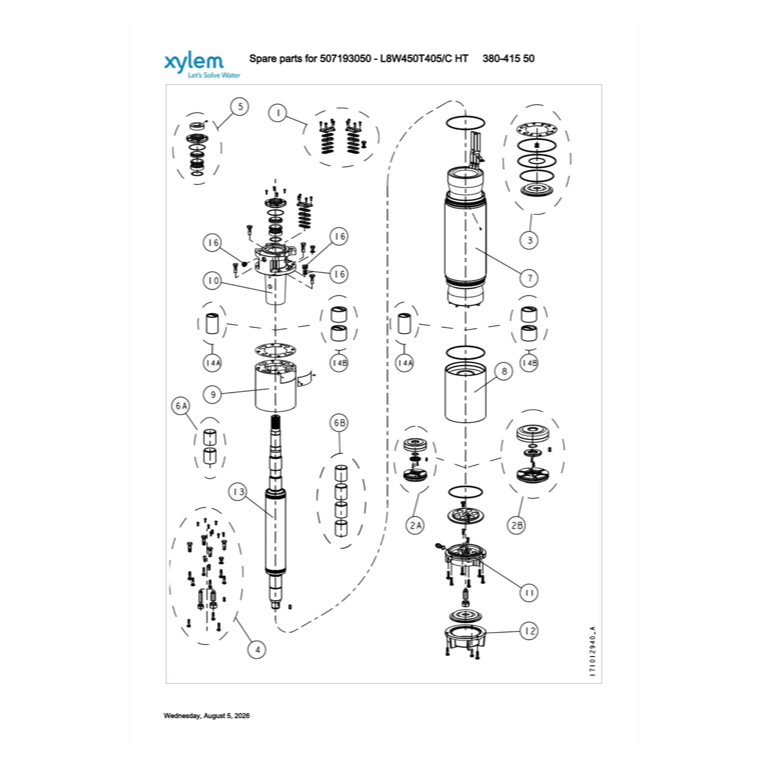

Kaynak ve görsel kapsamı: İndirilebilir PDF, Xylem SPARK’ın doğrudan 507193050 — L8W450T405/C HT servis/parça listesidir. Ana görseldeki patlatılmış çizim aynı exact P/N’den alınmıştır. Ölçü ve 50 Hz işletme tabloları, resmî L8W450T405 HT baz model kataloğundan gelir; katalogda /C üreticinin atadığı varyant harfi olarak tanımlandığından, görsellerdeki teknik tablonun bu ek için ayrı fiziksel teslimat fotoğrafı olmadığı açıkça dikkate alınmalıdır.
