LOWARA DOMO 15T; standart çift kanallı çarklı, üç fazlı dalgıç drenaj pompasıdır. Resmî DOMO kod şemasında T üç fazlı versiyonu, VX ise vorteks çarkı belirtir. Bu nedenle 15T ile vorteks çarklı ayrı DOMO 15VXT aynı ürün değildir; 15VXT’ye ait eğri, akım veya malzeme iddiası bu kayda aktarılmamıştır. Kayıtta yalnız yalın model adı bulunduğundan ürün numarası, /B sürümü, şamandıra varlığı/tipi, otomatik kontrol ve teslimat içeriği atfedilmemiştir.
Elektrik ve performans: Nominal motor gücü 1,1 kW / 1,5 HP'dir. 50 Hz, iki kutuplu üç fazlı tablo; 3~220–240 V veya 380–415 V beslemeyi verir. Çalışma aralığındaki azami emilen güç 1,49 kW, akım ise sırasıyla 4,73 A / 2,73 A'dır; bu değerler nominal P2 ile birleştirilmemiştir. Yaklaşık 2850 d/d ve ISO 9906:2012 Grade 3B koşulunda 0/6/9/12/15/18/19,2/24/30/36 m³/sa için H sırasıyla 12,7/11,0/10,2/9,5/8,8/8,0/7,8/6,6/5,2/3,6 mSS'dir. Maksimum basma yüksekliği ile en yüksek debi aynı çalışma noktası değildir; değerler ρ=1,0 kg/dm³ ve ν=1 mm²/s koşulu içindir.
Yapı ve çalışma sınırları: DOMO 15T için basma bağlantısı Rp 2″ dişi, serbest katı geçişi en çok 50 mm, tamamen daldırılmış kullanımda azami sıvı sıcaklığı 35 °C ve azami dalma derinliği 5 m'dir. Kuru motor, H07RN-F güç kablosu, IPX8 koruma ve F (155 °C) yalıtım sınıfı seri tanımında yer alır. Resmî ölçü/ağırlık tablosunda H 468 mm, C 198 mm ve ağırlık 13,6 kg verilir. Malzeme tablosunda pompa gövdesi, çift kanallı çark, emiş flanşı, sabitleme halkası, motor gövdesi, destek ayağı, üst kapak, mil ucu ve vidalar AISI304; taşıma kolu PA66 + %30 GF, kama AISI316, standart elastomer NBR ve mekanik salmastra SiC/SiC/NBR olarak gösterilir. Bu yüzden önceki “komple paslanmaz” genellemesi kullanılmamış ve malzeme bilgisi genel kimyasal uyumluluk garantisi sayılmamıştır.

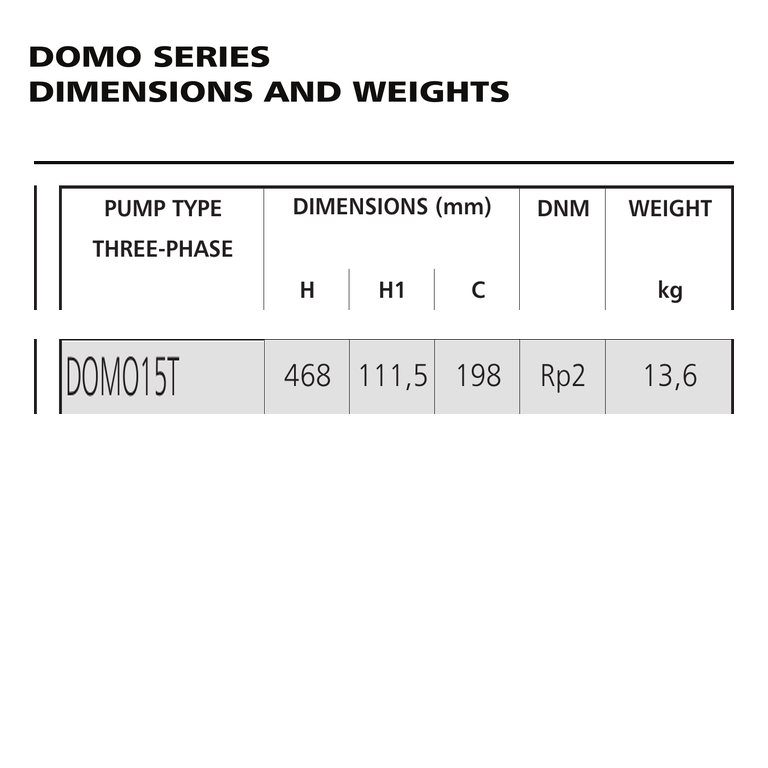

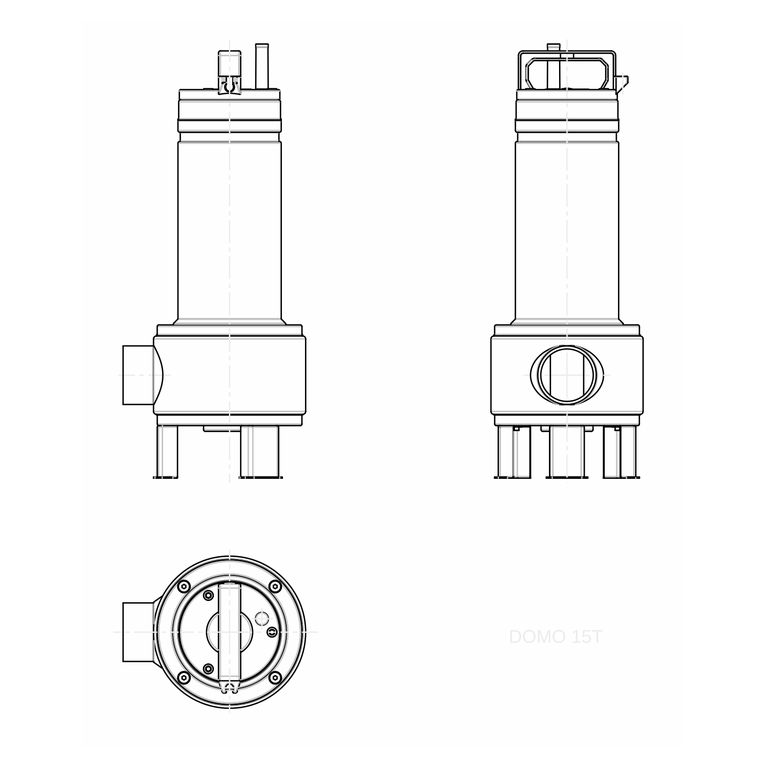

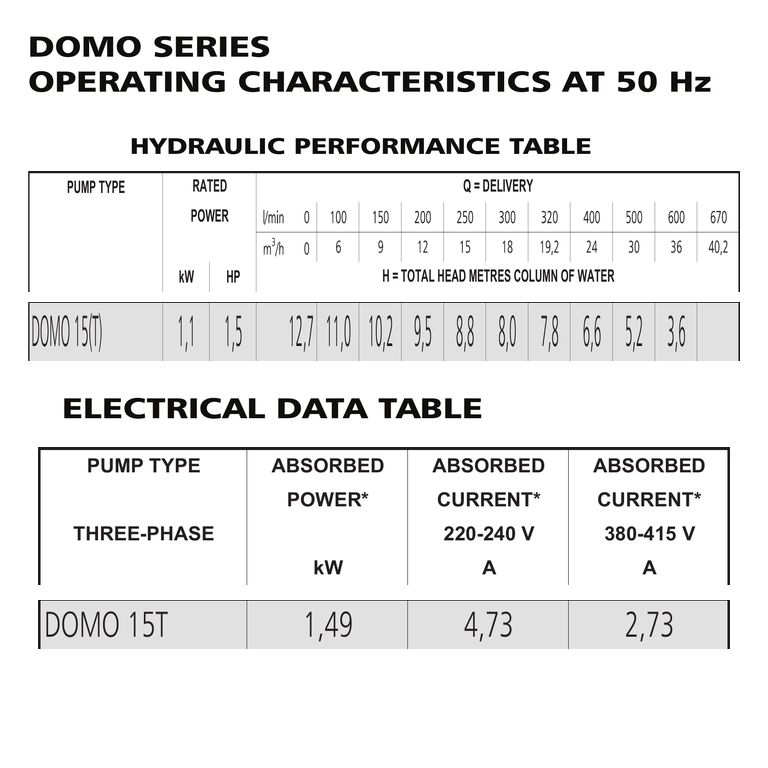

Belge ve görsel notu: Müşteri alanına DOMO 15T’nin üç faz elektrik satırını, çift kanallı performans satırını, ölçü/ağırlığını ve çalışma sınırlarını kapsayan resmî İngilizce 50 Hz teknik katalog eklenmiştir; belge tek ürün numarasına ait tek sayfalık föy değildir. Ana görsel, şamandıra ve fiş içermeyen resmî DOMO 15T CAD görünümüdür. İkinci görsel yalnız standart DOMO 15(T) hidrolik satırı ile DOMO 15T üç faz elektrik satırını taşır; 15VXT ve tek faz satırları çıkarılmıştır. Üçüncü görsel yalnız DOMO 15T üç faz ölçü/ağırlık satırını gösterir.
| Model | LOWARA DOMO 15T; standart çift kanallı çarklı üç fazlı dalgıç drenaj pompası |
|---|---|
| Kod ayrımı | T = üç faz; VX = vorteks çark; DOMO 15VXT ayrı vorteks modelidir |
| Besleme | 3~220–240 V veya 380–415 V, 50 Hz, iki kutup; yaklaşık 2850 d/d |
| Nominal motor gücü | 1,1 kW / 1,5 HP |
| Üç faz elektrik tablosundaki çalışma aralığı azami değerleri | 1,49 kW; 220–240 V’ta 4,73 A, 380–415 V’ta 2,73 A |
| Bağlantı / serbest geçiş | Rp 2″ dişi basma; en çok 50 mm |
| Sınırlar | tamamen daldırılmış kullanımda 35 °C azami sıvı sıcaklığı; 5 m azami dalma |
| Koruma | kuru motor, H07RN-F kablo, IPX8, F (155 °C) yalıtım sınıfı |
| Ölçü / ağırlık | H 468 mm; C 198 mm; 13,6 kg |
| 0/6/9/12/15/18/19,2/24/30/36 m³/sa için H | 12,7/11,0/10,2/9,5/8,8/8,0/7,8/6,6/5,2/3,6 mSS |
| H–Q standardı | ISO 9906:2012 Grade 3B, 50 Hz; ρ=1,0 kg/dm³ ve ν=1 mm²/s |
| AISI304 | pompa gövdesi, çift kanallı çark, emiş flanşı, sabitleme halkası, motor gövdesi, destek ayağı, üst kapak, mil ucu ve vidalar |
| Diğer malzemeler | PA66 + %30 GF taşıma kolu, AISI316 kama, NBR elastomer; SiC/SiC/NBR mekanik salmastra |
| Kullanım notu | |
| DOMO serisi; konut ve bina drenajı, bodrum/garaj çukurları ile benzeri kirli drenaj suyu uygulamaları için tanımlanır. | |
| Kesin seçimde akışkan, çalışma noktası, katı boyutu, sıcaklık, dalma koşulu ve sahadaki etiket/P-N bilgisi birlikte doğrulanmalıdır. |
Kimlik, varyant ve belge notu: Kayıttaki DOMO 15T adı, 400 V ve 50 Hz bilgisi resmî üç fazlı 1,1 kW / 1,5 HP DOMO 15T satırıyla uyumludur. Ancak kayıt isim plakası veya ürün numarası içermediğinden P/N, /B sürümü, şamandıra varlığı/tipi, otomatik kontrol ve paket içeriği eklenmemiştir. T üç fazı, VX vorteks çarkını tanımlar; vorteks üç faz alternatifi DOMO 15VXT’dir ve onun performans/elektrik değerleri bu sayfaya aktarılmamıştır. Başlıktaki önceki “komple paslanmaz” genellemesi kaldırıldı: resmî malzeme tablosunda temel gövde ve çift kanallı çark AISI304 olsa da taşıma kolu PA66 + %30 GF, kama AISI316 ve elastomer NBR’dir. Üç faz elektrik tablosundaki 1,49 kW/4,73 A/2,73 A değerleri çalışma aralığındaki azami değerlerdir; 1,1 kW nominal motor gücüyle eşitlenmemiştir. Müşteri PDF’i DOMO 15T’nin motor, performans, ölçü ve sınırlarını kapsayan seri teknik katalogdur. Ana görsel exact CAD görünümüdür; ikinci görsel standart DOMO 15T performans/elektrik tablosudur; üçüncü görsel yalnız DOMO 15T ölçü/ağırlık satırıdır.
