Ayvaz BV-16 DN250 PN16, iki flanş arasına monte edilen wafer tip bıçaklı sürgülü vanadır. Akış yolu, iki sızdırmazlık halkası arasında akış yönüne dik hareket eden bıçakla açılıp kapanır; üretici, vananın tam açık veya tam kapalı kullanımını önerir ve hassas debi kontrolü için uygun olmadığını belirtir.

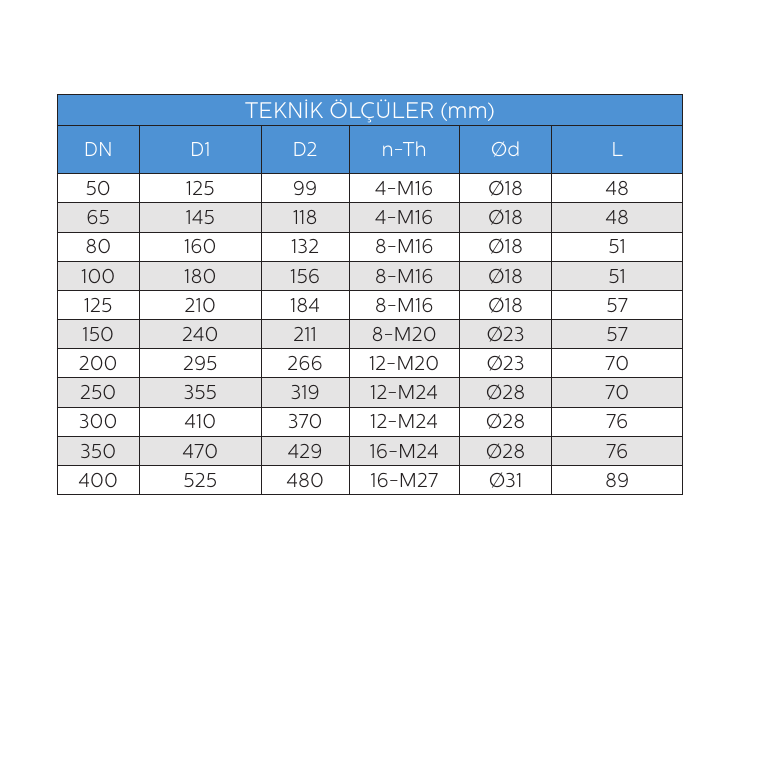

Ayvaz’ın BV-16 teknik föyündeki DN50–400 çizim ve tablosu, DN250 için D1 355 mm, D2 319 mm, 12×M24, Ø28 mm delik ve 70 mm yüz yüze ölçüsünü verir. Güncel Ayvaz fiyat listesinde DN250 satırı 708280100250 ürün numarasıyla yer alır; sipariş kodu ve aktüatör seçeneği teklifle ayrıca doğrulanmalıdır.

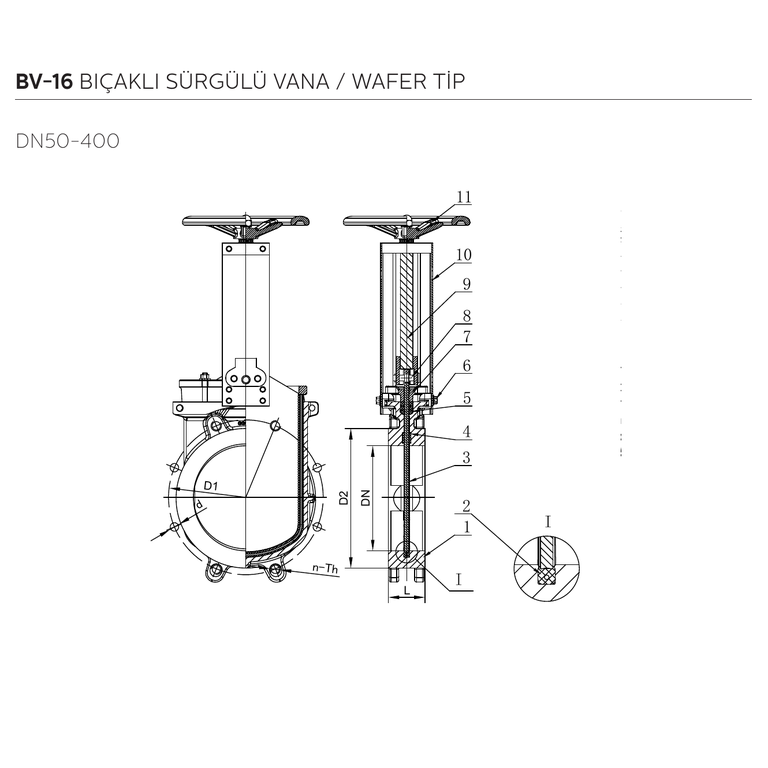

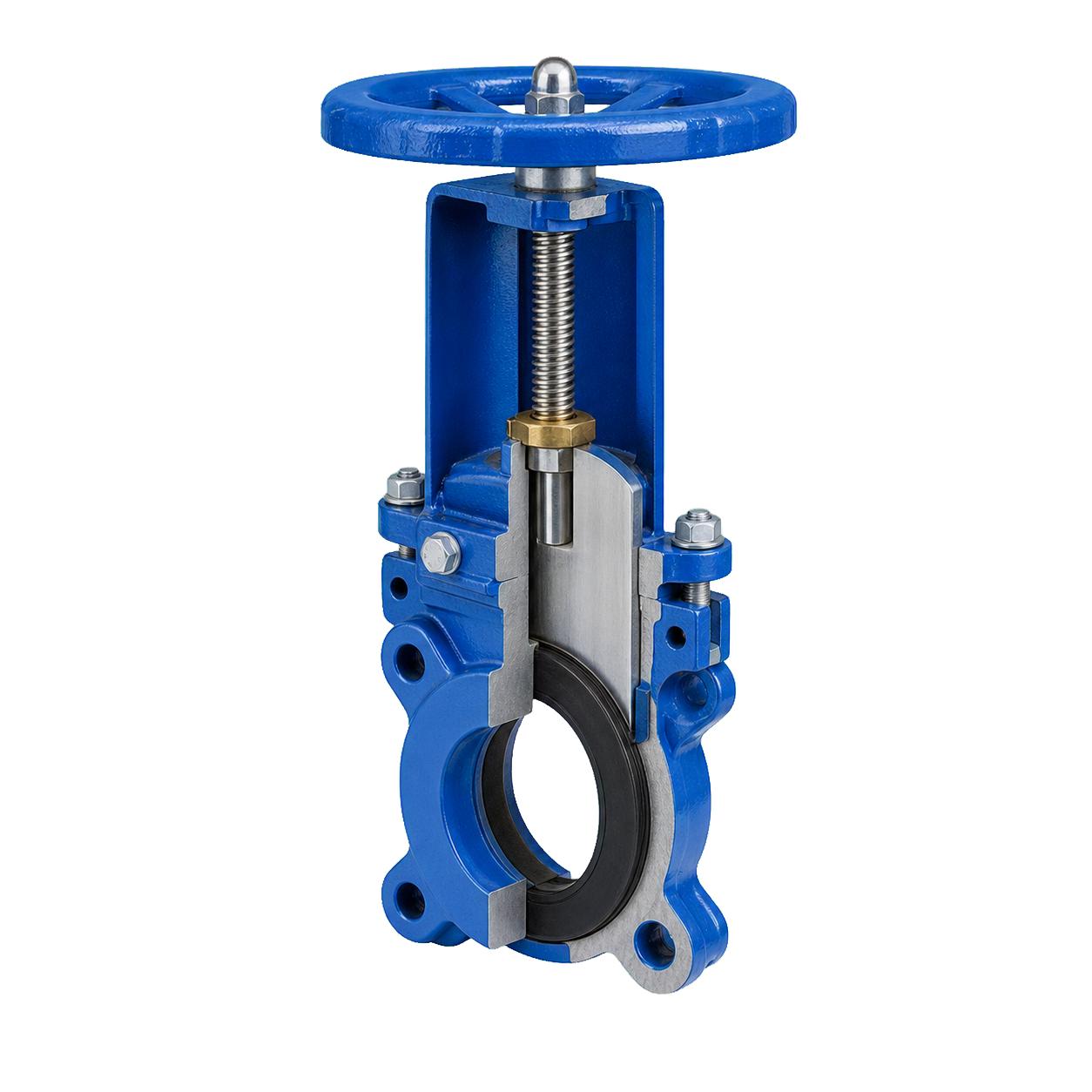

Görsel kapsamı: Ana ürün görseli Ayvaz’ın BV-16 ailesi için yayımladığı seri görünümüdür; DN250 etiketi taşıyan ayrı bir fiziksel fotoğraf bulunmadığından fotoğraf DN250’e özgü bir teslimat kanıtı olarak sunulmaz. Galerideki kesit ve ölçü tablosu ise DN250 satırını doğrudan içerir.
| DN250 için resmî teknik referans | |
|---|---|
| Tip / bağlantı | BV-16, wafer tip bıçaklı sürgülü vana. |
| Anma çapı ve basıncı | DN250, PN16 / 16 bar. |
| DN250 ölçüleri | D1 355 mm; D2 319 mm; 12×M24; delik Ø28 mm; yüz yüze L 70 mm. |
| Gövde ve sızdırmazlık bileşenleri | Teknik föyde GGG40 gövde, EPDM sit halkası, SS304 bıçak, PTFE raspa ve PTFE salmastra verilir. Güncel fiyat listesi gövdeyi GGG40.3 olarak adlandırır; nihai malzeme listesi teklif/nameplate ile teyit edilmelidir. |
| Sıcaklık referansı | Genel teknik föy ve Türkçe ürün sayfası −10…+80 °C aralığını verir. Aynı föyün teknik çizim notunda alt sınır −29 °C göründüğünden, gerçek akışkan ve sıcaklık limiti için güncel teklif/etiket esas alınmalıdır. |
| Çalıştırma | Standart kullanım genelde manueldir; pnömatik veya elektrikli aktüatör seçenekleri ürün/teklif kapsamına göre ayrı değerlendirilir. |
Kullanım alanları: Üreticinin belirttiği kâğıt endüstrisi, atık su ve arıtma, maden, kimyasal prosesler, soğuk/sıcak su hatları ve malzeme uygunluğu doğrulanmış gıda hatlarında; özellikle lifli veya yarı katı akışkanlarda açma-kapama amacıyla kullanılabilir.
Seçim notu: Kimyasal uyumluluk, akışkan sıcaklığı, katı/lif yükü, vana yönü, flanş standardı, aktüatör torku ve gerçek diferansiyel basınç nihai seçimden önce doğrulanmalıdır. Hassas debi ayarı için kullanılmamalıdır.
Montaj ve servis notu: Vana iki yönde akışa uygundur; üretici mili yere dik ve volanı üstte olacak şekilde montajı tercih eder. İndirilebilir teknik föy DN250 çizim ve ölçülerini doğrudan kapsar; kullanım kılavuzu bakım/montaj için ek referanstır.
