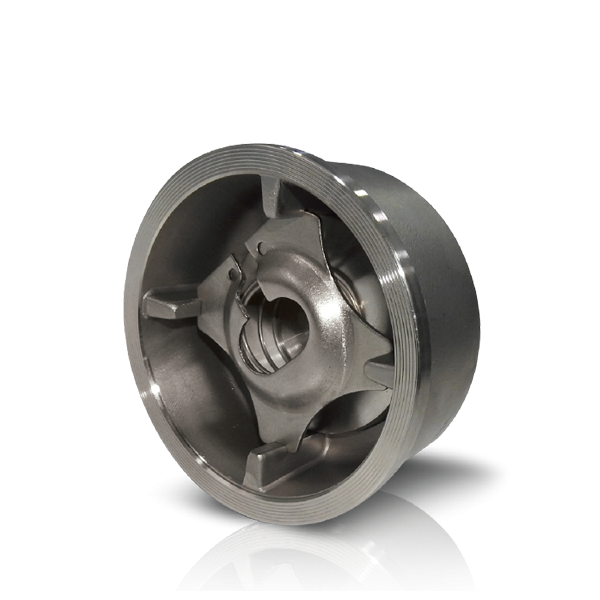

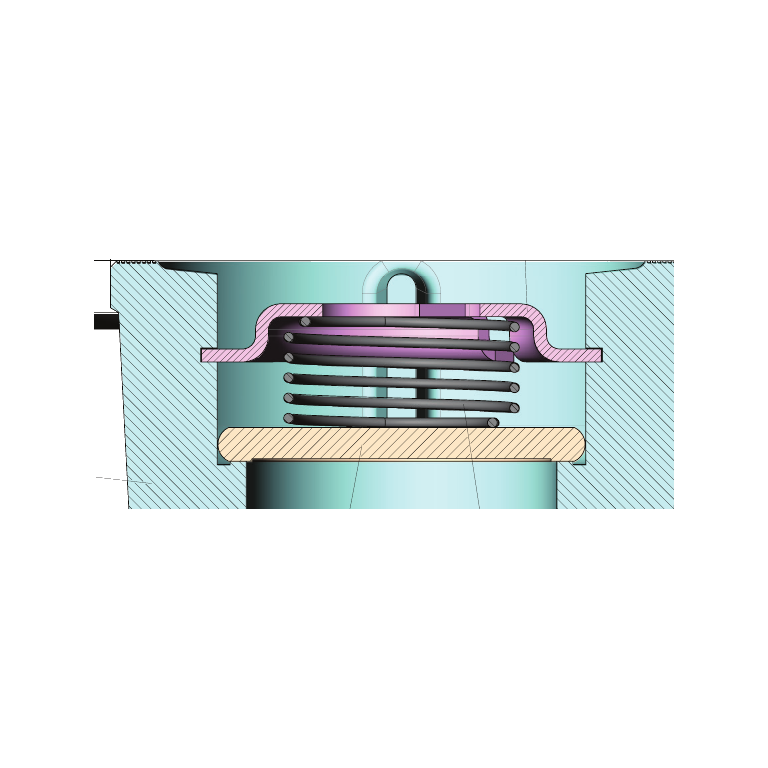

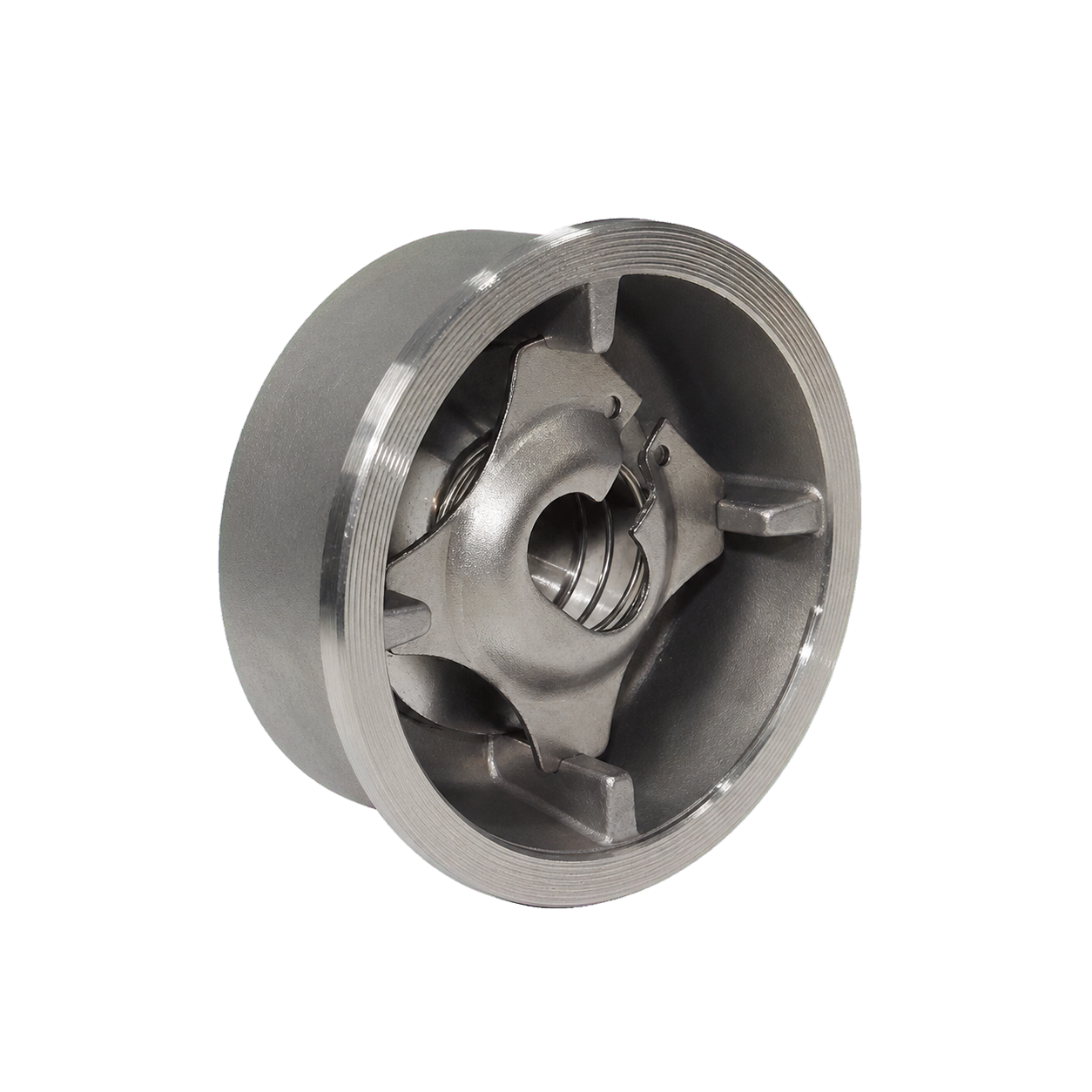

AYVAZ ÇV-10S/1, boru hattında akışın tek yönde ilerlemesine yardımcı olan AISI 304 paslanmaz çelik gövdeli disko çekvalftir. Kompakt wafer tip gövde, uygun flanşlar arasına monte edilir; akış yönü tersine döndüğünde disk kapanarak geri akışı sınırlar.
ÇV-10S/1; su, kondens ve buhar hatları ile uygun endüstriyel proses uygulamalarında, DN 15–DN 100 aralığında kullanılmak üzere Ayvaz tarafından sunulan S1 varyantıdır.
| Varyant | ÇV-10S/1 (S1) |
|---|---|
| Gövde | AISI 304 paslanmaz çelik |
| İç aksam | Paslanmaz çelik |
| Bağlantı | Wafer tip (flanşlararası) |
| Uyumlu flanş standartları | BS 10 Table D/E, DIN 2501 PN10/16/40, ANSI B16.1 Class 125 FF |
| Nominal çap | DN 15–DN 100 (1/2 inç–4 inç) |
| Nominal basınç | PN 40 |
| Maksimum çalışma basıncı | 100 / 200 / 300 °C için sırasıyla 40 / 38 / 37 bar |
| Çalışma sıcaklığı | -10 °C ile +300 °C |
| Boyutlar (DN 15–100) | L 16–60 mm, D 39–150 mm |
| Montaj | Her pozisyonda |
| O-ring seçeneği | EPDM su, kondens ve buhar için; FKM yağ, gaz ve hava için opsiyoneldir |
Demir-çelik ve maden tesisleri, ısıtma-havalandırma hatları, mineral ve yağ endüstrisi, ağaç/kâğıt ve tekstil tesisleri ile su, kondens, buhar ve gemi inşa hatlarında geri akışı önlemek için kullanılır.
